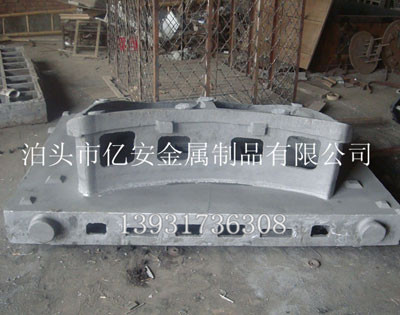

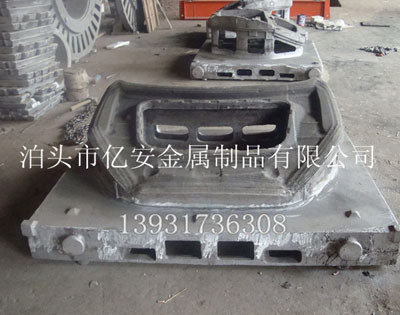

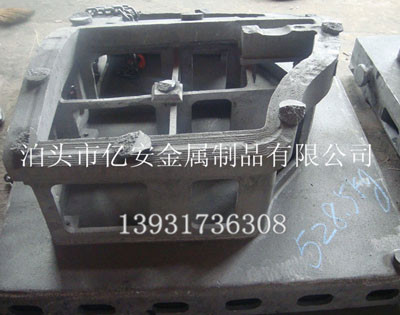

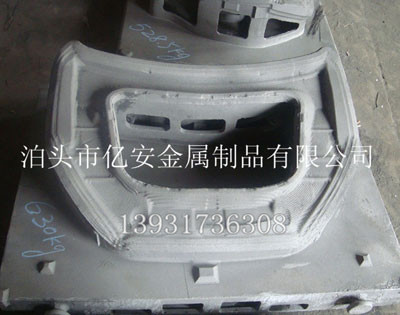

汽車模具鋁檢具是沖壓件和焊接件等在線檢測檢驗夾具的簡稱,與其它文件中提到的樣架具有相同的意義。檢具是一種按需方特定要求專門制造的檢測工具。檢具的形面 根據零件的CAD數據銑削加工,能體現零件的所有參數,對零件進行定性檢測。對于零件上的某些 重要的功能性尺寸,還能利用檢具進行數值檢測。檢具還同時應具有測量支架的功能，但是當檢具的在線檢測功能與測量支架功能不能同時滿足時,應 先滿足檢具的在線檢測功能。
在汽車模具鋁檢具的設計中，檢具體的設計建模是關鍵，它直接影響到檢具能否檢測工件質量。由于車身覆蓋件以自由曲面為主的特點，“實物反求”是目前建模的通用方法。反求即依據已經存在的工件或?qū)嵨镌?，用激光掃描儀進行數據采集，并經過數據處理、三維重構等過程，構造具有具體形狀結構的原型模型的方法。我們用激光掃描儀對標準的工件表面進行掃略，采集到以點云為主的工件表面特征信息，將點坐標轉換到車身坐標下，用surfacer軟件處理點信息，工件表面曲面的特征曲線，從而生成 終的自由曲面模型；同時可以通過點云到曲面的 大小距離來檢測所生成的原形模型。應注意的是，此時所模型是沒有厚度的片體模型，要根據掃描儀掃略的表面分清該模型為工件的內或外表面，這對于檢具體的設計尤為重要。
